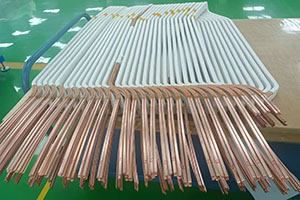

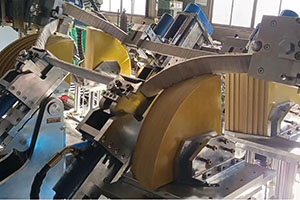

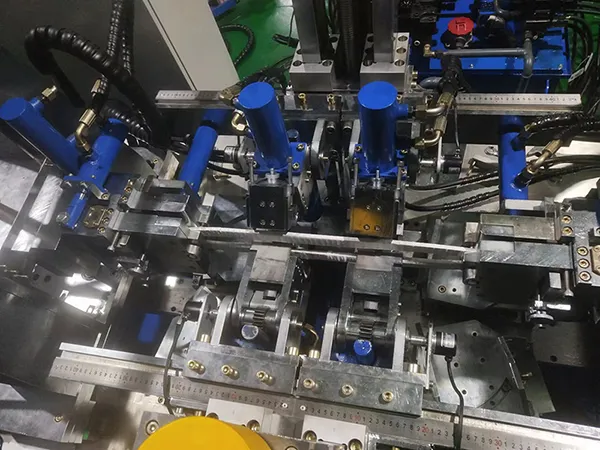

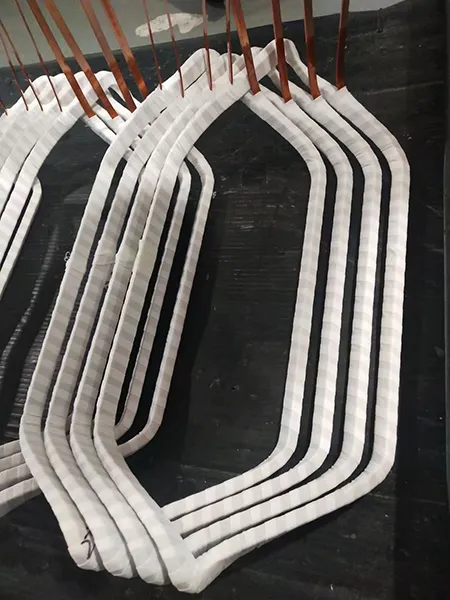

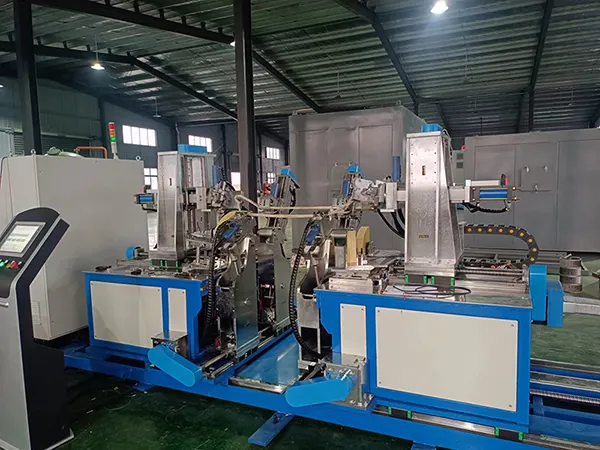

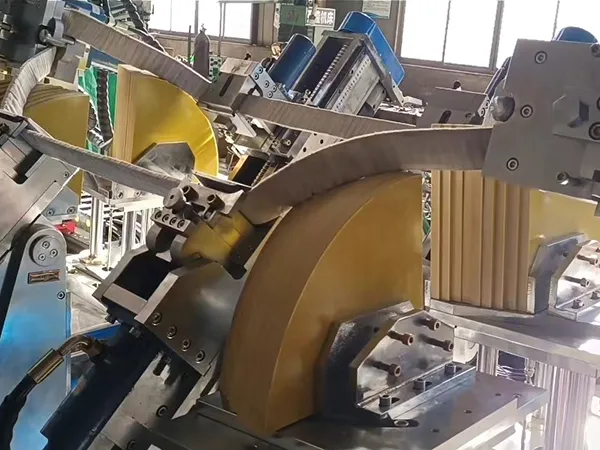

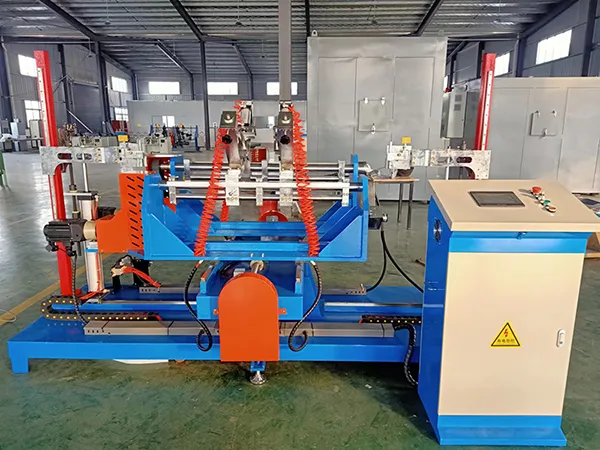

Esta máquina de formación de bobinas está diseñada para producir bobinas de motor abriendo el bucle o bobina de tracción (loop) y formándolo en una bobina en forma de diamante. Los parámetros de la máquina de formación de bobinas se pueden programar por microcomputadora durante el proceso de formación de bobinas. Después de cargar manualmente la bobina y presionar el botón de inicio, la máquina de procesamiento de bobinas puede controlar y realizar automáticamente la formación precisa de evoluciones de bobinas. Después de formar una bobina, la abrazadera se liberará automáticamente para permitir la extracción manual de la bobina terminada, y luego el equipo se restablecerá automáticamente. Las bobinas en forma de diamante producidas por esta máquina de formación de bobinas no tienen ningún daño mecánico y el aislamiento entre las vueltas de la bobina está intacto, lo que garantiza el rendimiento eléctrico confiable de la bobina.
La máquina de formación de bobinas funciona según el principio de movimiento sincronizado y constante, para garantizar que la distancia de expansión entre los dos extremos sea constante y se pueda insertar con precisión en la ranura del motor.
Especificaciones| Longitud total del bucle (loop) | 700-3500mm |
| Longitud de la ranura | 600-3450mm |
| Radio de la parte de la ranura | 15-20mm |
| Ancho de la pila de bobinas | 4-30mm |
| Altura de la pila de bobinas | 12-70mm |
| Longitud del lado recto de la bobina | 230-2500mm |
| Longitud de la bobina | 520-3200mm |
| Ancho de la bobina | 150-1050mm |
| Elevado | 0-400mm |
| Ángulo evolutivo | 0-30° |
| Precisión de ángulo | ±0.1° |
El proceso incluye dos etapas principales:
